极空保护板(家储板-UART口) 采集模块教程

第一步：连线

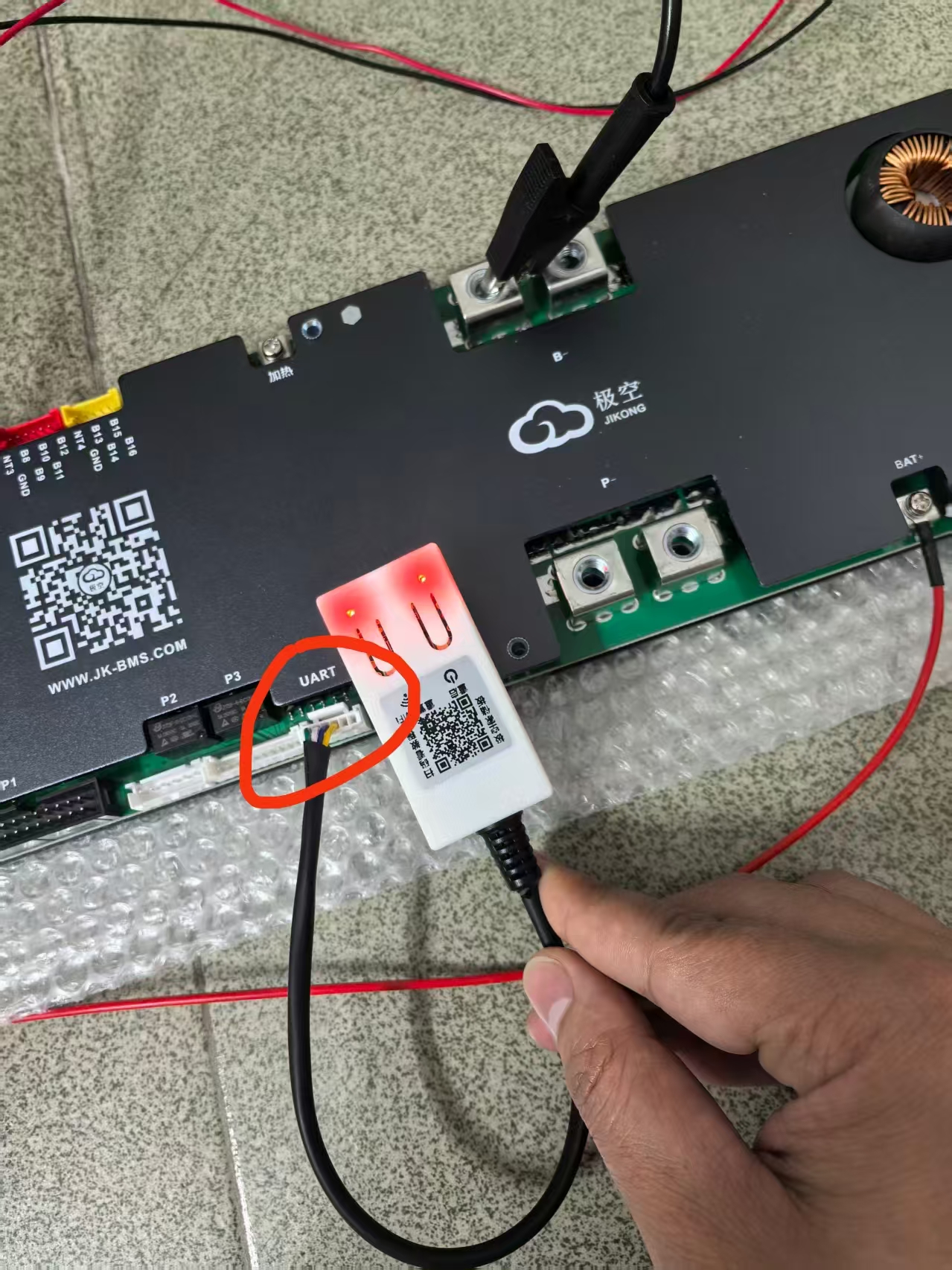

找到保护板上的 UART 口，把模块插上去。

第二步：设置协议

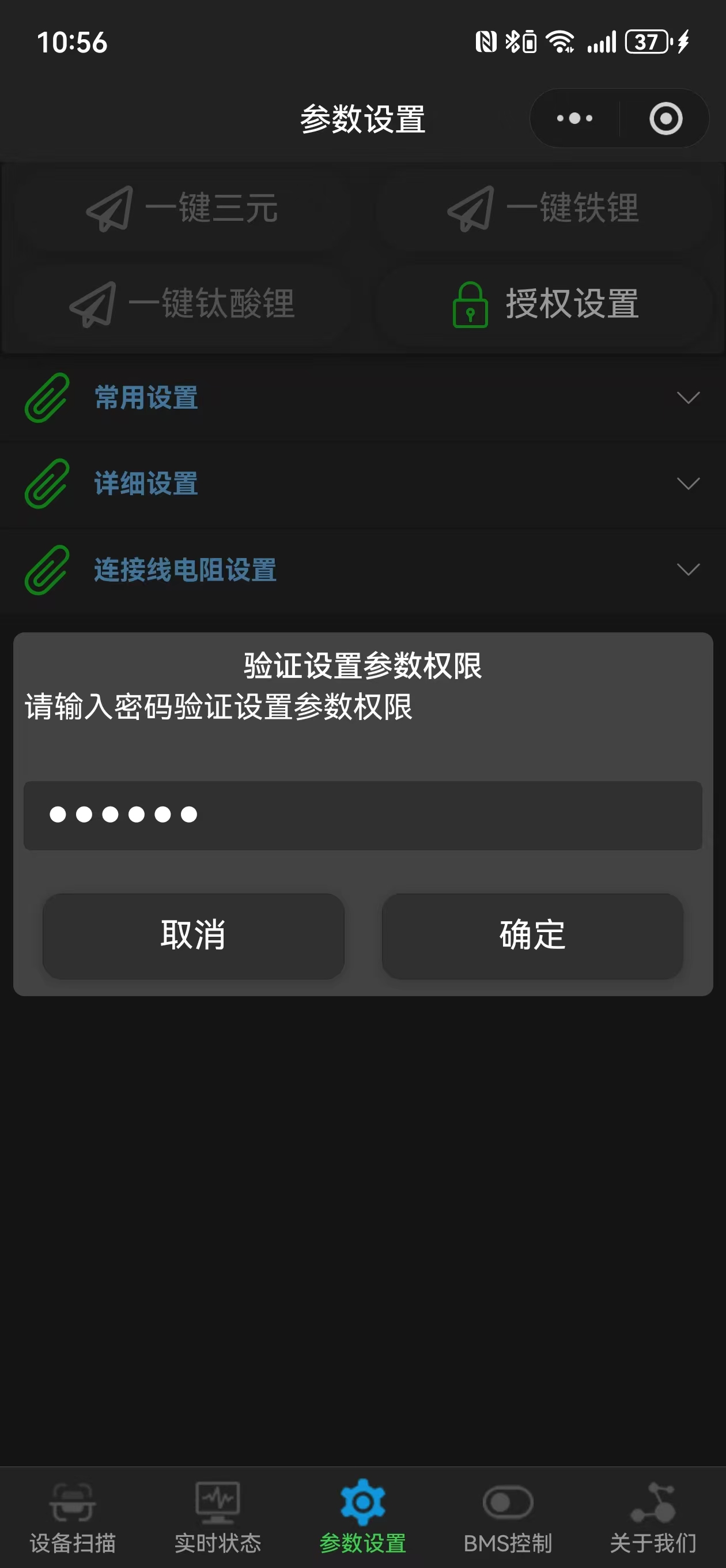

打开极空官方App。点击 “设置” ==》 “授权设置” (极空默认密码：123456)，

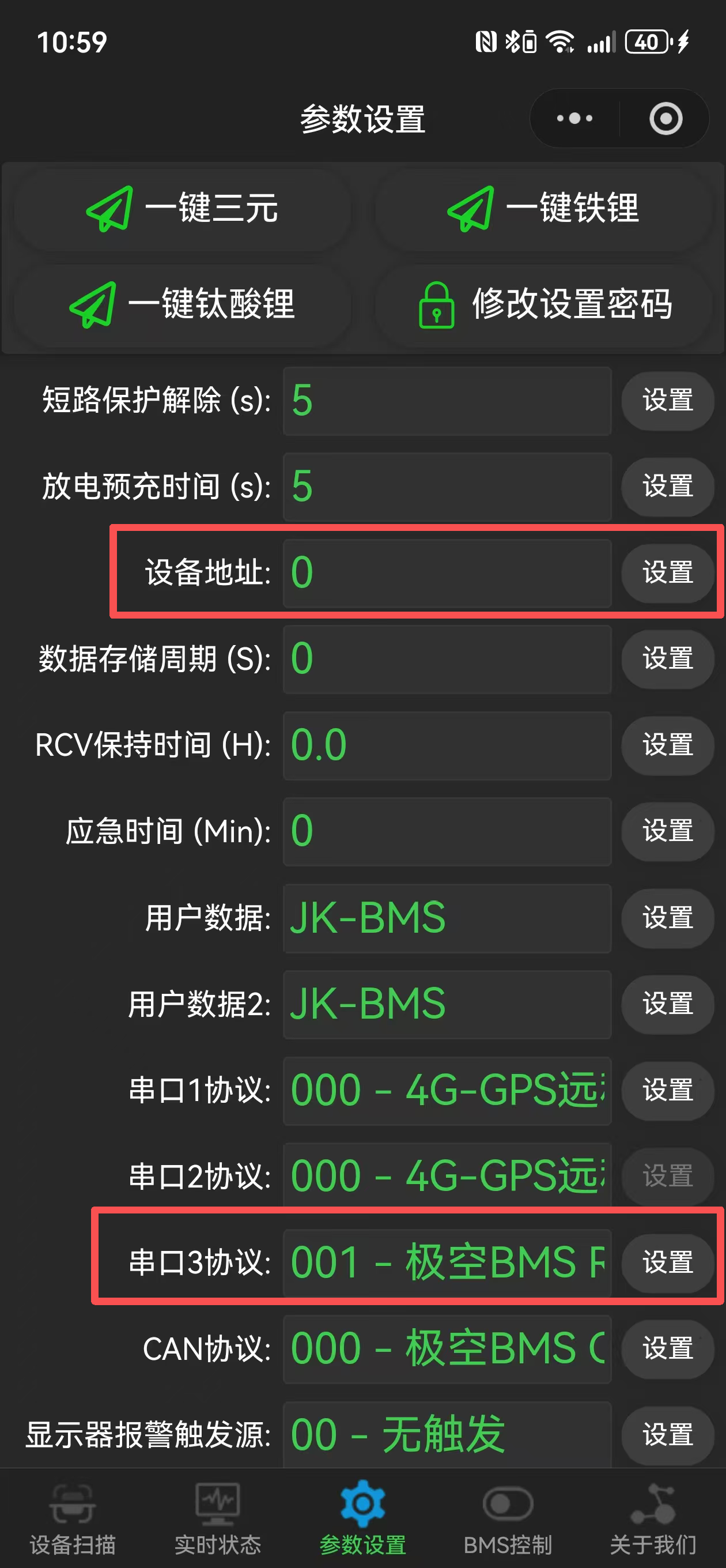

在详情设置里 把串口 3 改为 "001 - 极空 BMS RS485 Modbus"

记住保护板的设备地址，如上图是 0 （每个人的可能不一样。请先记住，下一步骤需要用到）

第三步：为采集器配网

点击下方按钮 👇 打开微信小程序(如果无法打开也可以微信直接搜索 光伏智控)

点击小程序右上角的"+"添加设备，并为设备配置 Wifi 账号、密码。

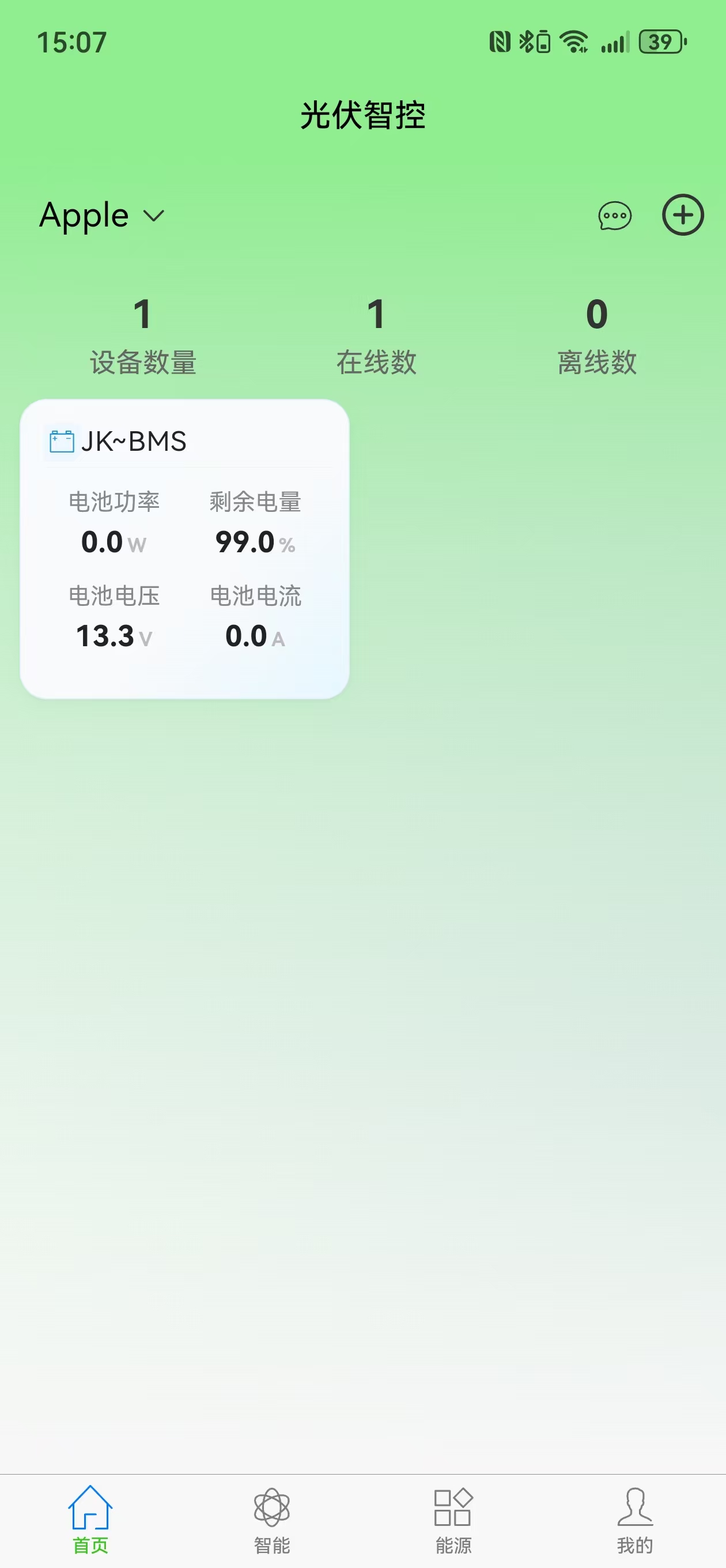

配网成功后，首页会有极空保护板的卡片。如下图。

点击卡片，进入设备的详情页，如果能看到数据（采集时间也在更新）、说明一切正常。

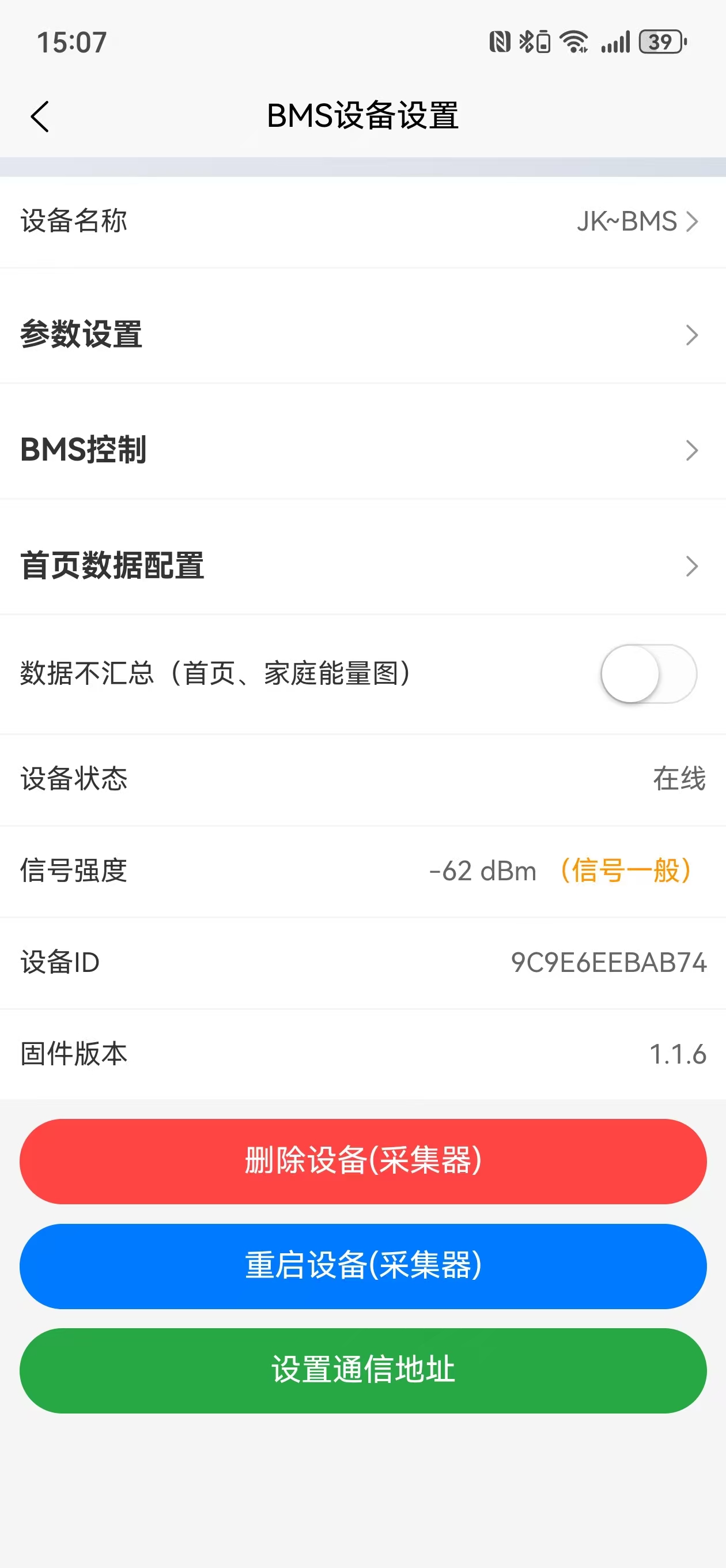

如果不正常，请点击详情页右上角的设置，然后点击设置通讯地址，设置对应的值。（在第二步，极空 App 里找）。

TIP

如搜不到设备
1、请检查采集器是否通电（通电右边的灯会亮）
2、左边的灯是否在闪烁，闪烁代表配网模式（长按左边的按键“B”，可以清空 Wifi 重新进入配网模式）
3、如果是苹果手机，手机先连接 2.4G 的 Wifi (苹果手机没有权限扫描WiFi)

:::
